DIN 564 Болт стопорный высокопрочный с коническим концом

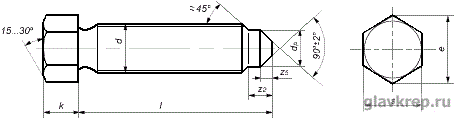

Форма А

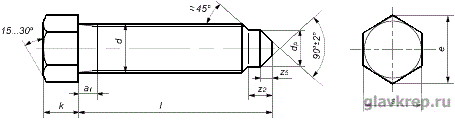

Форма В

Стандарт DIN 564

Описание крепежа: DIN 564 Болт стопорный высокопрочный с шестигранной уменьшенной головкой и коническим концом, форма A - с проточкой, форма В - со сбегом, полная метрическая резьба от М6 до М36, длина от 12 до 200 мм. Болты DIN 561 используются для соединения, крепления и фиксации деталей, узлов, конструкций в машиностроении и строительстве.

Материалы:

Сталь: 14Н, 22Н, 8.8 (класс прочности для болтов)
Сталь с покрытием: ЭZn - гальваническая оцинковка
Нержавеющая сталь: А1 - А5.

Таблица размеров и характеристик высокопрочных стопорных болтов с уменьшенной шестигранной головкой и коническим концом DIN 564 в мм
d		M6	M8	M10	M12	M16	M20	M24	M30	M36
P	крупный	1	1,25	1,5	1,75	2	2,5	3	3,5	4
P	мелкий	-	-	-	-	-	2	2	2	3
k		5	6	7	9	11	14	17	21	25
a1		3	3,75	4,5	5,25	6	7,5	9	10,5	12
r		0,25	0,4	0,4	0,6	0,6	0,8	0,8	1	1
z2		3	4	5	6	8	10	12	15	18
z5		1,75	2,5	3	3,5	4,5	5	6	8	10
dp		4	5,5	7	8,5	12	15	18	23	28
e		8,79	11,05	14,38	17,77	19,92	26,75	33,53	39,98	51,28
s		8	10	13	16	18	24	30	36	46
lформа А	мин.	12	16	20	25	30	40	45	60	80
lформа А	макс.	60	60	60	120	120	120	120	120	200
lформа B	мин.	12	16	20	25	30	40	45	60	80
lформа B	макс.	40	60	60	100	120	120	120	120	200

Обозначения:
d - номинальный диаметр резьбы
P - шаг резьбы
k - высота головки
a1 - сбег, не более
r - радиус, минимум
z2 - длина цапфы, не менее
z5 - высота конуса
dp - диаметр цапфы, не более
e - диаметр описанной окружности, не менее
s - размер под ключ
l - длина болта
