DIN 797 Болт анкерный фундаментный стальной оцинкованный
Стандарт DIN 797
Описание крепежа: DIN 797 Болт анкерный фундаментный стальной оцинкованный, размер наружной резьбы от М24 до М100, размер внутренней резьбы от М12 до М20. Болты DIN 797 применяются вместе с гайками и шайбами соответствующих размеров для крепления оборудования и элементов конструкций.
Материалы:
| d1 | М24 | М30 | М36 | М42 | М48 | М56 | М64 | М72 | М80 | М90 | М100 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| b1 | 75 | 85 | 95 | 105 | 120 | 140 | 155 | 170 | 185 | 205 | 225 |
| b2 | 110 | 120 | 140 | 150 | 160 | 170 | 190 | 200 | 220 | 240 | 260 |
| d2 | 34 | 38 | 45 | 50 | 55 | 65 | 70 | 80 | |||
| d3 | М12 | М12 | М12 | М16 | М16 | М20 | М20 | М20 | М20 | ||
| t | 22 | 22 | 22 | 26 | 26 | 26 | 33 | 33 | 33 | ||
| z2 | 14 | 18 | 22 | 25 | 28 | 32 | 36 | 40 | 45 | 50 | 56 |

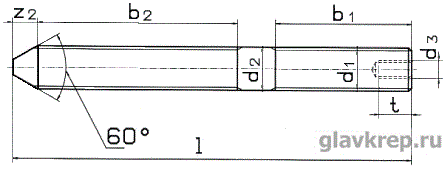

Обозначения:
d1 - номинальный диаметр резьбы
b1, b2 - длина резьбы болта
d2 - диаметр стержня болта
d3 - диаметр внутренней резьбы
t - глубина внутренней резьбы
z2 - длина конической части болта
