DIN 921 Винт с большой плоской головкой с прямым шлицем
Стандарт DIN 921

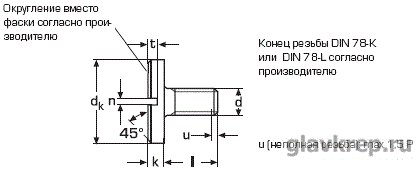

Описание: DIN 921 Винт с большой плоской цилиндрической головкой с прямым шлицем.
Материалы:
| dk | 8 | 12 | 16 | 20 |
|---|---|---|---|---|
| k | 1.8 | 2.4 | 2.7 | 3.1 |
| n | 0.8 | 1 | 1.2 | 1.6 |
| t мин. | 0.9 | 1.2 | 1.3 | 1.5 |
| l | d | |||
| M3 | M4 | M5 | M6 | |
| 4 | + | |||
| 5 | + | + | ||
| 6 | + | + | + | |
| 8 | + | + | + | |
| 10 | + | + | + | + |
| 12 | + | + | + | + |
| 14 | + | |||
| 16 | + | + | + | |
| 20 | + | + | ||
| 25 | + | + | ||
