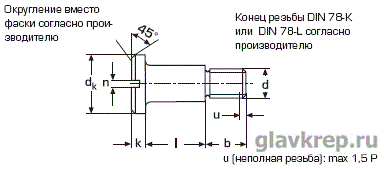

DIN 923 Винт ступенчатый установочный с цилиндрической головкой
Стандарт DIN 923
Описание: DIN 923 Винт ступенчатый установочный с цилиндрической головкой и прямым шлицем.
Материалы:
| dk | 7 | 8.5 | 11 | 13 | 16 |
|---|---|---|---|---|---|
| k | 1.8 | 2.4 | 2.7 | 3.1 | 3.8 |
| n | 0.8 | 1 | 1.2 | 1.6 | 2 |
| b | 4.5 | 6 | 7 | 9 | 11 |
| l | d | ||||
| M3 | M4 | M5 | M6 | M8 | |
| 3 | + | + | + | + | |
| 4 | + | + | + | + | |
| 5 | + | + | + | + | |
| 6 | + | + | + | + | + |
| 8 | + | + | + | + | + |
| 10 | + | + | + | + | + |
| 12 | + | + | + | + | |
| 16 | + | + | + | ||
| 20 | + | + | |||
